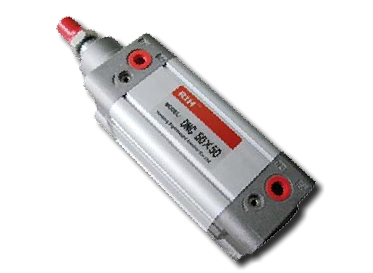

Cilindro de Doble Efecto Serie DNC, con ISO 6431

Descripción:

Cilindros neumáticos de doble efecto construidos según normas ISO 6431 y VDMA 24562 Standard, poseen amortiguación en ambos extremos (ajustable), asimismo se caracterizan por ser robustos, versátiles, compacto y permite un importante ahorro de espacio en el montaje. Disponible en distintos modelos, Doble Vástago, Doble Efecto y amplia variedad de accesorios que permite encontrar una solución para cada montaje.

 Sensores montados en las ranuras, esta disposición permite que los sensores queden protegidos a los golpes.

Características generales:

Cabezales y Pistón: Construidos en aleación de aluminio

                                      inyectada.

Cilindro: Construido en Aluminio perfilado

Vástago: Acero carbono Cromado duro, a pedido inoxidable

Guarniciones: Nitrilo.

Uso: Aire comprimido con o sin lubricación

Presión: 1 a 10 BAR – Pres. máx. 16 BAR.

Temperatura: ‐20 a 80°C

Rango de Velocidad: 50 a 800 mm/seg.

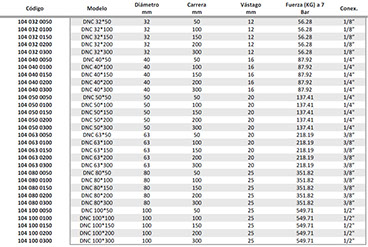

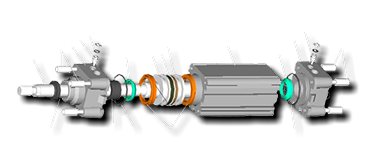

Repuestos y Accesorios para Cilindros Serie DNC

Base Trasera Simple (Placa Muñon Simple)

Base Trasera Simple (Placa Muñon Simple)

Base Trasera Simple (Placa Muñon Simple)

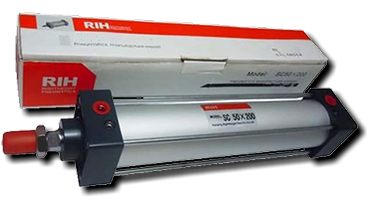

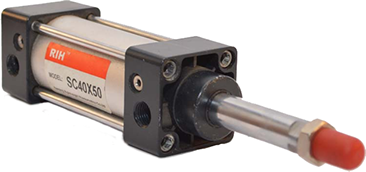

Cilindro de Doble Efecto con tirantes Serie SC

Descripción:

Cilindros neumáticos, robustos, versátiles, compacto, permite un importante ahorro de espacio en el montaje. Disponible en distintos modelos, Doble Vástago, Doble Efecto, amplia variedad de accesorios que permite encontrar una solución para cada montaje.

Características generales:

Cabezales y Pistón: Construidos en aleación de aluminio fundida.

Cilindro: Construido en Tubo de Aluminio

Vástago: Acero carbono Cromado duro, a pedido inoxidable

Amortiguación fin de carrera: Neumático, regulable.

Guarniciones: En nitrilo.

Uso: Aire

Presión: 1 a 9 BAR – Pres. máx. 13.5 BAR.

Temperatura: 0 a 70°C

Rango de Velocidad: 50 a 800 mm/seg.

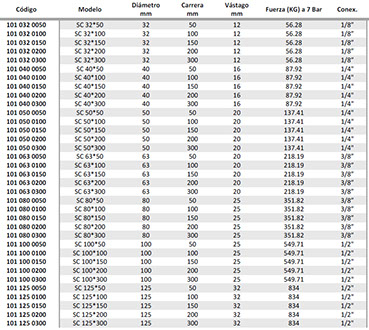

Repuestos y Accesorios para Cilindros Serie SC

Base Trasera Simple (Placa Muñon Simple)

Base Trasera Doble  (Placa Muñon Doble)

Horquilla Delantera (para Vástago Doble)

Válvulas Direccionales Neumáticas 3/2 ‐ 5/2 ‐ 5/3

Descripción:

Por su forma constructiva estas válvulas de carrete con sellos integrales vulcanizados permiten un alto flujo y una vida útil mayor que los sistemas utilizados convencionalmente. Estas válvulas son para actuar sobre cilindros de simple y doble efecto, válvulas de control con comando neumático, motores neumáticos, entre otros usos.

 Posiciones:   3/2  5/2 5/3

 Conexiones: 1/8  1/4"  3/8 1/2"

 Filtrado, lubricado y no lubricado: 40 Micras

 Presión de operaciones: 1.5 ‐ 8 BAR / 22‐116 PSI

 Presión máxima: 12 BAR / 174 PSI

 Rango de Temperatura: ‐ 5 A 50ºC

 Aislamiento y la clase de protección: Clase F / IP65

 Fluctuación de voltaje permitida: ± 10% del voltaje nominal

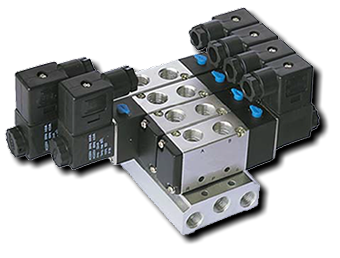

1.‐ Serie 3V, 3/2, Válvula Direccional Eléctrica Acción Directa

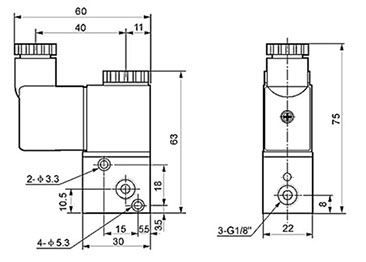

Dimensiones:

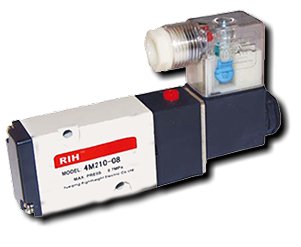

2.‐Válvula Direccional Eléctrica 3/2 Acción Piloto (1 solenoide incluido)

3.‐Válvula Direccional Eléctrica 3/2 Acción Piloto, (2 solenoide incluidas)

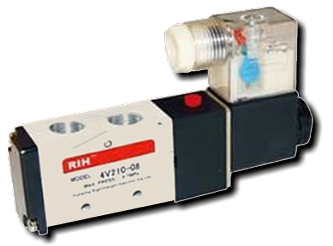

4.‐Válvula Direccional Eléctrica 5/2 Acción Piloto (1 solenoide incluida)

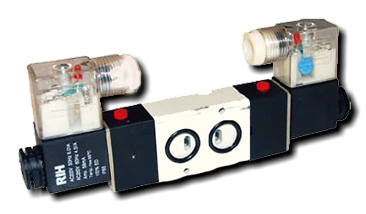

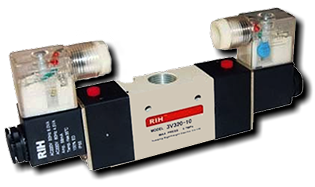

5.‐Válvula Direccional Eléctrica 5/2 Acción Piloto, Tipo 4V (2 solenoide de 220VAC incluida)

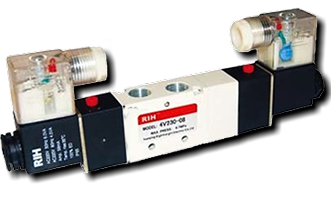

6.‐Válvula Direccional Eléctrica 5/3 Acción Piloto, Tipo 4V (2 solenoide de 220VAC incluida)

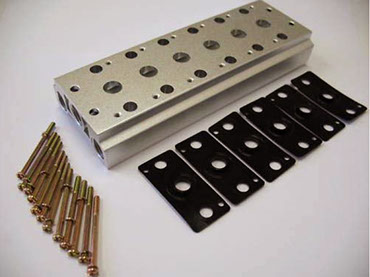

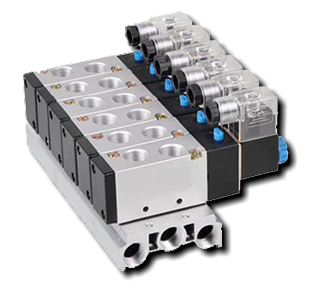

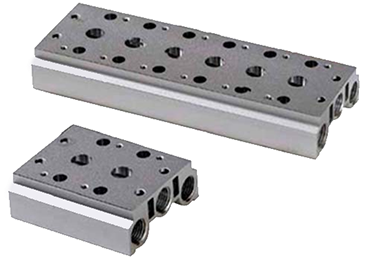

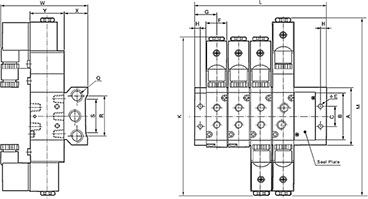

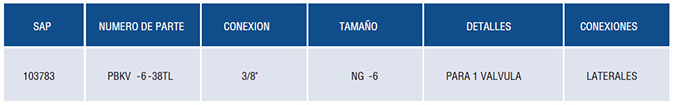

Placas Manifold para Válvulas Direccionales

Descripción:

Los manifold permiten unir varias válvulas a una base común, lo que permite ahorrar espacio y ordenar el sistema neumático.

 Su característica principal es que permiten formar un canal común de alimentación y otro para los escapes, economizando en conexiones y montaje.

Éstas también se denominan Bese Multipolo o Base Montaje Múltiple.

Características generales:

Presión de operaciones: 1.5 – 8 BAR.

Presión máxima: 12 BAR.

Temperatura de operación: ‐5 a 60°C.

Material: Aluminio

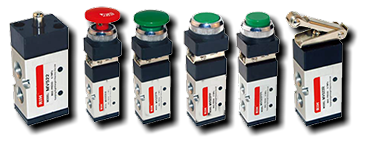

Válvulas de Accionamiento Manuales o Mecánico 3/2 y 5/2

Descripción

Para accionamiento de cilindros de doble efecto, motores neumáticos o pilotajes neumáticos en circuitería de automación.

Características generales:

Fluido: Aire, filtrado a 40 Micras

Presión de operaciones: 0 – 8 BAR.

Presión máxima: 10 BAR.

Temperatura de operación: 0 a 60°C.

3 Vías 2 Posiciones

Tipo de Accionamiento

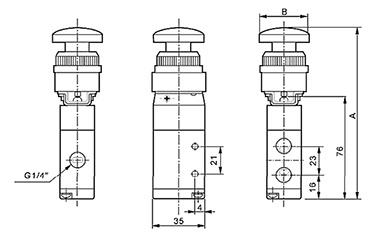

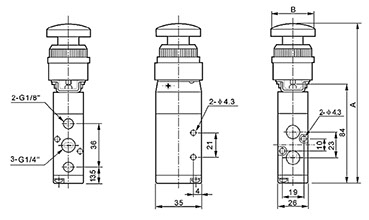

Dimensiones

5 Vías 2 Posiciones

Tipo de Accionamiento

Dimensiones

Válvulas Neumáticas Tipo Namur

Descripción

Las electroválvulas y válvulas neumáticas serie NAMUR (VDI / VDE 3845) difieren de otras válvulas direccionales sólo en el cuerpo de la misma, diseñada para ser instalada en todos los tipos de actuadores neumáticos rotatorios o lineales que cumplan con las recomendaciones NAMUR.

Características generales:

Posiciones: 3/2 ‐ 5/2

Conexiones: 1/8 1/4" 3/8 1/2"

Filtrado: 40 Micras

Presión de operaciones: 1.5 ‐ 8 BAR / 22‐116 PSI

Presión máxima: 12 BAR / 174 PSI

Rango de Temperatura: ‐ 5 A 50ºC

Aislamiento y la clase de protección: Clase F / IP65

Fluctuación de voltaje permitida: ± 10% del voltaje nominal

4.‐Válvula Solenoide 5/2 Acción Piloto (1 solenoide incluida)

5.‐Válvula Solenoide 5/2 Acción Piloto, Tipo 4V (2 solenoide incluida)

Válvulas de Accionamiento Piloto 3/2 Simple y Doble

Descripción

Fluido: Aire comprimido, filtrado (40mic), lubricado y no lubricado.

Características generales:

Presión de operaciones: 1.5 – 8 BAR.

Presión máxima: 12 BAR.

Temperatura de operación: ‐5 a 60°C.

Acción Piloto

Normal Cerrada

3 Vías 2 Posiciones

Descripción

Fluido: Aire comprimido, filtrado (40mic), lubricado y no lubricado.

Características generales:

Presión de operaciones: 1.5 – 8 BAR.

Presión máxima: 12 BAR.

Temperatura de operación: ‐5 a 60°C.

Acción Piloto

Normal Cerrada

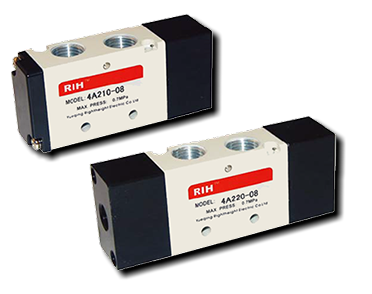

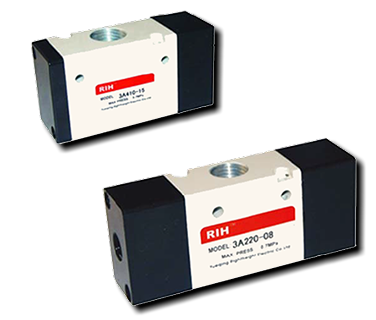

5 Vías 2 Posiciones

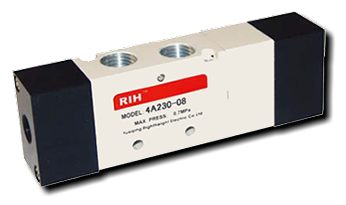

Válvulas de Accionamiento Piloto 5/3 Doble

5 Vías 3 Posiciones

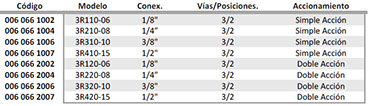

Válvulas Direccionales de Punzón 3/2, Simple y Doble Acción

Descripción

Fluido: Aire comprimido, filtrado (40mic), lubricado y no lubricado.

Características generales:

Válvulas Direccionales de Punzón 5/2, Simple y Doble Acción

Descripción

Fluido: Aire comprimido, filtrado (40mic), lubricado y no lubricado.

Características generales:

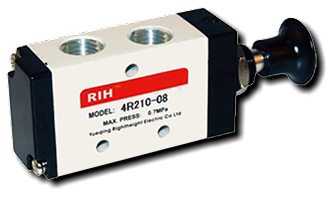

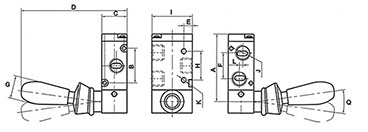

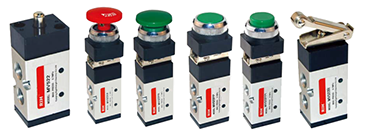

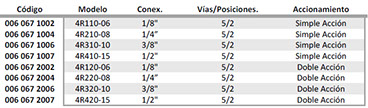

Válvulas Direccionales Manuales

3/2 y 5/2

Descripción

Para accionamiento de cilindros de doble efecto, motores neumáticos o pilotajes neumáticos en circuitería de automación

Características generales:

Dimensiones

Dimensiones

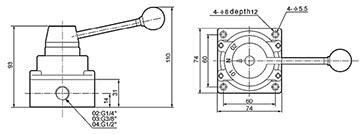

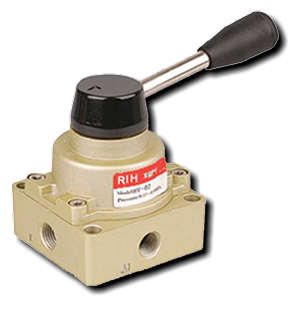

Válvula Direccional de Palanca de Disco 4/3

Características generales:

Fluido: Aire

Accionamiento: Palanca giro; Acción Directa

Presión de operaciones: 0 – 8 BAR.

Temperatura: 0 a 60°C.

Angulo de accionamiento: 45° (dere cha‐izquierda).

Montaje en línea.

Dimensiones:

Válvula Direccional de Pedal

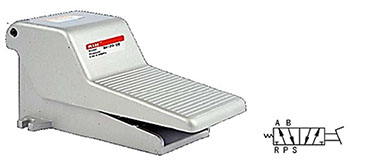

3/2, 4/2 y 5/2

Características generales:

Fluido: Aire

Accionamiento: Pedal

Presión de operaciones: 0 – 8 BAR.

Temperatura: 0 a 60°C.

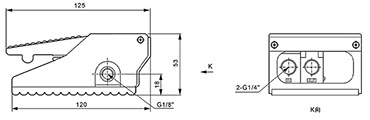

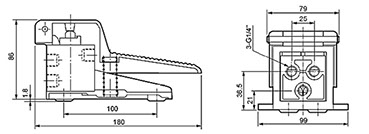

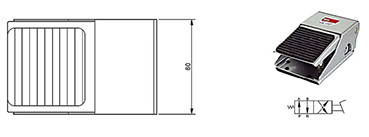

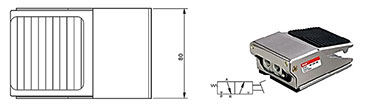

Dimensiones: Mod. FV320

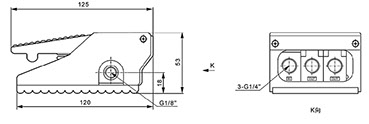

Dimensiones: Mod. FV420

Dimensiones: Mod. 4F210-08

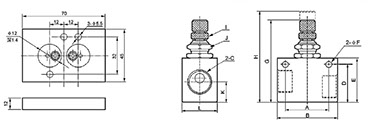

Válvula Reguladora de Flujo en Línea

Descripción:

Las Válvulas Reguladoras de Flujo serie ASC se utilizan para regular la velocidad de desplazamiento de los cilindros neumáticos. Esto se logra regulando el flujo de aire o caudal que escapa del cilindro. Para obtener regulaciones más precisas es conveniente estas las válvulas ASC lo más cercano posible al cilindro.

Características generales:

Uso: aire, a través de filtración de 40 micras

Presión de operaciones: 0.5 – 9.5 BAR ( 7‐ 135 PSI)

Presión de ruptura: 15 BAR (213 PSI)

Temperatura: ‐5 a 60°C

Materiales: cuerpo de aluminio y sellos NBR

Válvulas Colizantes Serie HSV

Descripción:

Válvulas Colizantes 3/2 de actuación manual, biestable y con descarga a la atmosfera.

Esta válvula es utilizado generalmente a continuación de un conjunto Filtro/Regulador/Lubricador (FRL) para corte de suministro y despresurización del circuito neumático. Puede servir también como accionamiento de emergencia.

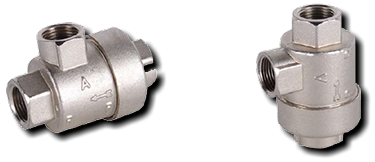

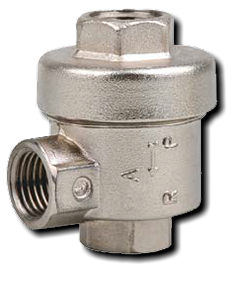

Válvulas de Descarga Rápida

Serie QE y XQ

Descripción:

Las válvulas de Descarga Rápida serie QE y XQ se emplean para aumentar y maximizar la velocidad de desplazamiento de los cilindros neumáticos. Estas válvulas tienen tres vías de conexión, correspondiendo una a la alimentación, la otra al cilindro y la tercera al escape, a esta última se le puede colocar un silenciador.

1.‐ Serie XQ

Características:

Uso: aire, a través de filtración de 40 micras

Presión: 1.2 – 10 BAR

Temperatura: 0 a 70°C

Materiales: cuerpo de aluminio y sellos NBR

Dimensiones:

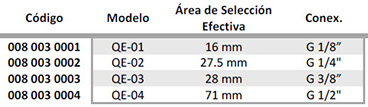

2.‐ Válvula de Descarga Rápida Serie QE

Características:

Uso: aire, a través de filtración de 40 micras

Presión: 0 – 8 BAR

Temperatura: 0 a 70°C

Materiales: cuerpo de aluminio y sellos NBR

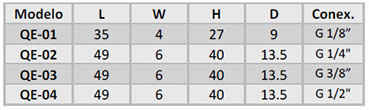

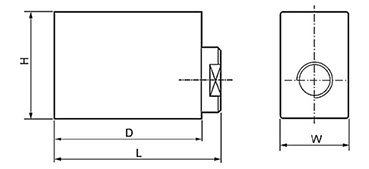

Dimensiones:

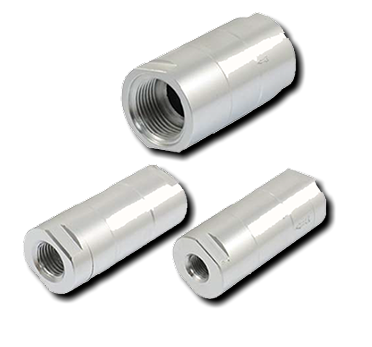

Válvula Check en Línea

Características generales:

Fluido: Aire

Presión: 0.3 – 9.5 BAR

Presión Máxima: 15 BAR

Temperatura: ‐5 a 60°C.

Material: Aleación de Aluminio

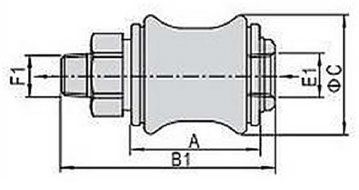

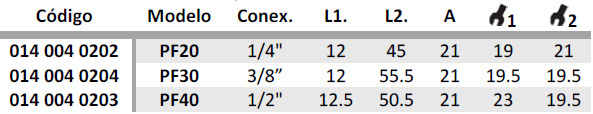

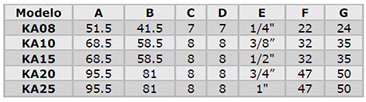

Dimensiones:

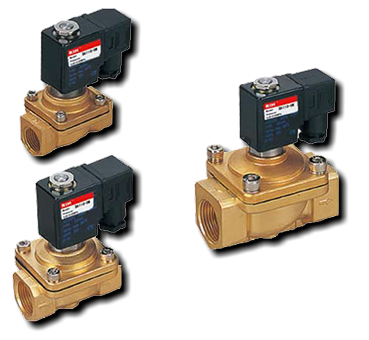

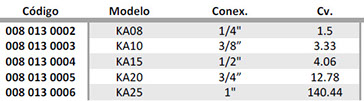

Válvula Solenoide 2/2 Normal Cerrada, Serie PU

Características generales:

Fluido: Aire comprimido, agua y aceites de baja viscosidad (hasta 50CST).

Temperatura del Fluido: ‐5 a 80°C.

Temperatura Ambiente: ‐20 a 60°C

Material: Bronce.

Sello: NBR.

Grado de Protección: IP65

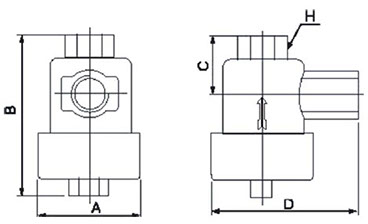

1‐ Válvula Solenoide 2/2 Normal Cerrada, Acción Directa

Serie PU‐220

Descripción

Este tipo de Válvulas Solenoides Normal Cerrada, Acción Directa, se abren al energizar la bobina; 2 vías, 2 posiciones, acción directa, no requieren de una presión mínima para abrir.

Características PU‐220:

Operación: Acción Directa.

Presión Máxima: 10BAR.

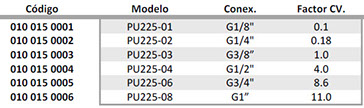

2‐ Válvula Solenoide 2/2 Normal Cerrada, Acción Piloto

Serie PU‐225

Descripción

Este tipo de Válvulas Solenoides Normal Cerrada, Acción Piloto (interno), necesitan una presión mínima para abrir.

Características PU‐225:

Operación: Acción Directa.

Presión Máxima: 15 BAR.

Presión de Operación: 0.5 – 10 BAR

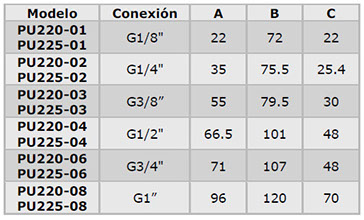

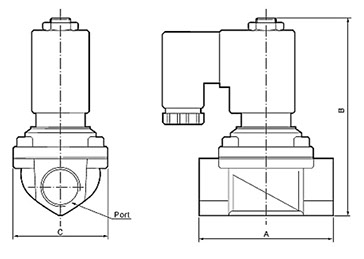

Dimensiones:

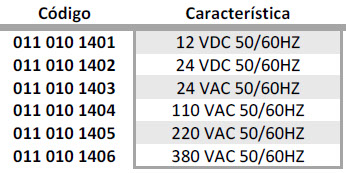

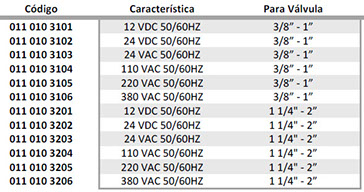

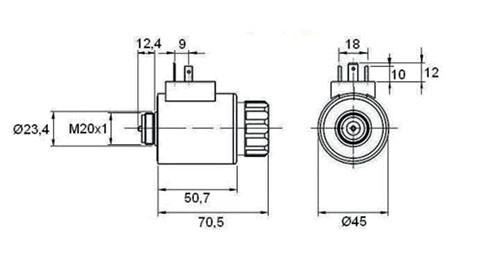

3‐ Bobinas de recambio para Válvulas Serie PU

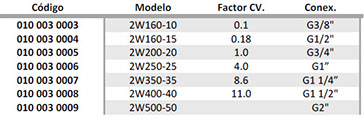

Válvula Solenoide 2/2 Normal Cerrada, Acción Directa, Serie 2W

Descripción

Este tipo de Válvulas Solenoides Normal Cerrada, Acción Directa, se abren al energizar la bobina;

2 vías, 2 posiciones, acción directa, no requieren de una presión mínima para abrir.

Características generales:

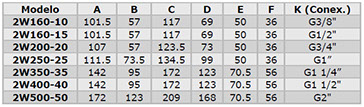

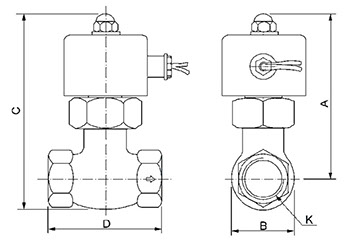

Dimensiones:

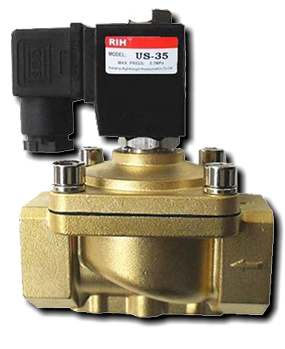

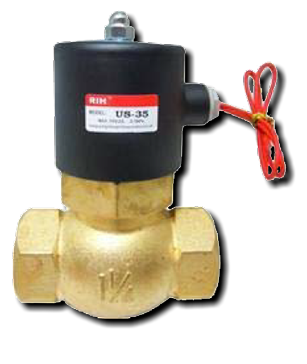

Válvula Solenoide 2/2 Normal Cerrada, Acción Piloto,

Serie US, para Vapor

Descripción

Este tipo de Válvulas Solenoides Normal Cerrada, Acción Piloto, se abren al energizar la bobina; 2 vías, 2 posiciones, requieren de una presión mínima para abrir.

Características generales:

Válvula

Bobina

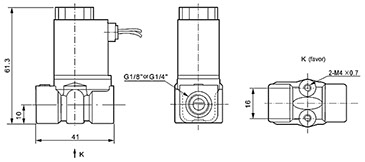

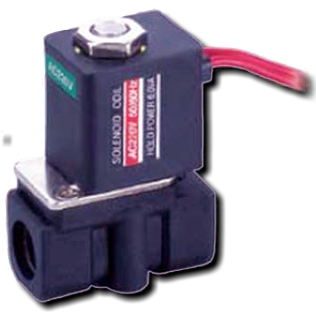

Válvula Solenoide 2/2 Normal Cerrada, Acción Directa, Serie 2P

Descripción

Este tipo de Válvulas Solenoides Normal Cerrada, Acción Directa, se abren al energizar la bobina; 2 vías, 2 posiciones, acción directa, no requieren de una presión mínima para abrir.

Características generales:

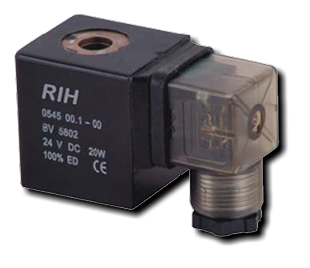

Bobina

Dimensiones:
